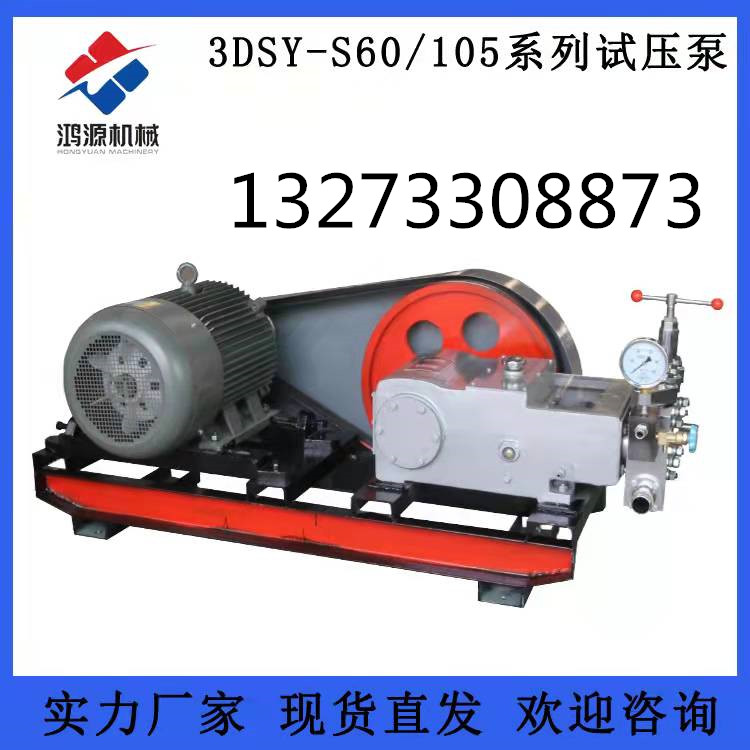

试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便，大大地提高工作效率等特点。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。工作原理：凸轮由电动机带动旋转。当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。 当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。
电动试压泵技术要求：
1、供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体。
2、该试压泵系按水压试验要求而特殊设计。在试压的阶段具有较大流量、能迅速充液和升压，以缩短实验时间。
3、当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行，流量自动减少。
4、在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。
试压泵使用方法
1、开箱后的安装
（1）安装滚轮。将四只滚轮套装在轮轴上（垫圈20在滚轮两侧），穿好开口销。
（2）安装安全阀。拧去集水器上包装的螺塞，将安全阀装在集水器的安全阀接头M14×1.5—5H孔内（注意加铜垫圈6）。
（3）安装压力表。压力表拧入旁边的压力表接头螺母，使表面朝向便于观察的方向，压力表的2大数值应相当于泵额定压力的1.2-1.5倍。
2、使用方法
（1）使用前的准备工作：
①减速箱内加足润滑油，使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油。
②两侧传动箱经加油标牌注入30号机械油（GB443-64），油面应略高于十字头下部导轨面，长期连续使用应注意补充。
③检查各紧固螺栓有无松动现象。 将被试容器管路与集水器的工作接头连接好。
（2）使用中应注意事项：
①减速箱中油温不应超过80℃。
②工作中如发现泵或其他部分有明显渗漏现象，应及时排除。
③如被试容器的容积很小，升压太快时，可将多个被试容联接在一起试压，或微开放水阀，降低升压速度。
④在升压过程中，若压力表指针摆动太大，说明用户的被试压件容积太小，此时应在系统中接上一个有足够容量的压力容器或其它相应的蓄能装置。
⑤若被试压件容积较大，可先连续运转升压，待接近试验压力时再点动升压。操作过程中应密切注意系统压力，避免意外超压。
⑥若不慎意外超压，可打开放水阀，卸除部分压力后重新升压。
（3）使用操作步骤
① 开启放水阀。
②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。
③当泵的排出压力达到或接近要求压力值时，即应停机。
（4）试压泵的联接尺寸：
在泵的集水器中心线上，离地高度770毫米处，装有工作接头，请用户按此尺寸安排联接管路。
试压泵维保须知
1、 保证润滑油位达到要求。
2、 保持清洁。经常检查各连接部位的紧固，及时调整。
3、 调压阀严禁随意调动。
4、 保证液体的吸入畅通，液体要清洁，过滤器要按时清洗。
5、 如果泵的试验介质为水或乳化液停机时间较长时，应先将液体排净，然后把泵腔内注入防锈油或冬用机械油，以防锈蚀。
